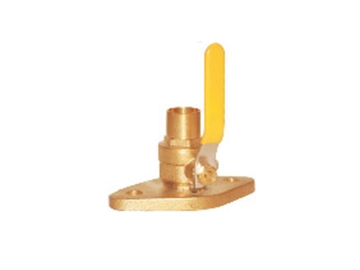

Válvula de bola de puerto completo, con brida de aislamiento
Solicite un presupuesto
- Presión de trabajo: 150 PSI
- Rango de temperatura: -4 °F a 250 °F (-20 °C a 120 °C)
| Item # | Desc. & Spec. | Imágen |
| III-242-50 | Válvula de bola con brida de latón ,1/2" F NPT | |
| III-242-75 | Válvula de bola de brida de latón, 3/4" F NPT | |
| III-242-100 | Válvula de bola de brida de latón,1" F NPT | |
| III-242-125 | Válvula de bola de brida de latón, 1-1/4" F NPT | |
| III-242-150 | Válvula de bola de brida de latón,1-1/2" F NPT | |
| III-242-200 | Válvula de bola de brida de latón, 2" F NPT | |
| III-243-50 | Válvula de bola de brida de latón,1/2" C x C | |
| III-243-75 | Válvula de bola de brida de latón, 3/4" C x C | |
| III-243-100 | Válvula de bola de brida de latón, 1" C x C | |
| III-243-125 | Válvula de bola de brida de latón,1-1/4" C x C | |
| III-243-150 | Válvula de bola de brida de latón,1-1/2" C x C |

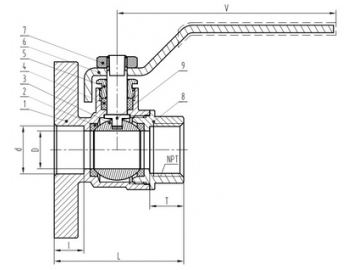

| Parte # | Nombre de la parte | Material |
| 1 | Cuerpo | Latón |
| 2 | Asiento | PTFE |
| 3 | Bola | Latón |
| 4 | Empaquetadura del vástago | PTFE |
| 5 | Capó prensa estopa | Latón |
| 6 | Mango o manija | Steel |
| 7 | Tuerca | Brass |
| 8 | Tapa | Brass |
| 9 | Vástago | Brass |
Pulgadas/Métrica (mm)
| Item # | Tamaño | L | d | D | V | ||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| III-242-50 | 1/2" NPT | 1.98 | 50.29 | 1/2" | 12.70 | 0.55 | 13.97 | 2.87 | 72.90 |
| III-242-75 | 3/4" NPT | 2.18 | 55.37 | 3/4" | 19.05 | 0.76 | 19.30 | 2.87 | 72.90 |
| III-242-100 | 1" NPT | 2.48 | 62.99 | 1" | 25.40 | 0.96 | 24.38 | 2.87 | 72.90 |
| III-242-125 | 1-1/4" NPT | 2.84 | 72.14 | 1-1/4" | 31.75 | 1.18 | 29.97 | 4.00 | 101.60 |
| III-242-150 | 1-1/2" NPT | 3.23 | 82.04 | 1-1/2" | 38.10 | 1.49 | 37.85 | 4.15 | 105.41 |
| III-242-200 | 2" NPT | 3.56 | 90.42 | 2" | 50.80 | 1.85 | 46.99 | 4.15 | 105.41 |

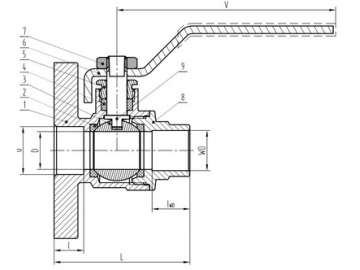

| Parte # | Nombre de la parte | Material |
| 1 | Cuerpo | Latón |
| 2 | Asiento | PTFE |
| 3 | Bola | Latón |
| 4 | Empaquetadura de vástago | PTFE |
| 5 | Capó prensa estopa | Latón |
| 6 | Mango o manija | Acero |
| 7 | Tuerca | Latón |
| 8 | Tapa | Latón |
| 9 | Vástago | Latón |
Pulgadas/Métrica (mm)
| Item # | Tamaño | L | d | D | V | ||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| III-243-50 | 1/2" NPT | 2.22 | 56.39 | 1/2" | 12.70 | 0.50 | 12.70 | 2.87 | 72.90 |
| III-243-75 | 3/4" NPT | 2.61 | 66.29 | 3/4" | 19.05 | 0.75 | 19.05 | 2.87 | 72.90 |
| III-243-100 | 1" NPT | 3.05 | 77.47 | 1" | 25.40 | 0.90 | 22.86 | 2.87 | 72.90 |
| III-243-125 | 1-1/4" NPT | 3.44 | 87.38 | 1-1/4" | 31.75 | 0.97 | 24.64 | 4.00 | 101.60 |
| III-243-150 | 1-1/2" NPT | 3.92 | 99.57 | 1-1/2" | 38.10 | 1.09 | 27.69 | 4.15 | 105.41 |
| III-243-200 | 2" NPT | 4.20 | 106.68 | 2" | 50.80 | 1.34 | 34.04 | 4.15 | 105.41 |
