Ventiloconvector
Introducción
Nuestro ventiloconvector es una unidad terminal que consta de un ventilador pequeño, un motor eléctrico, bobinas y otros componentes. Cuando el fluido al interior de los tubos se desplaza a través del agua fría o caliente, el aire interior es enfriado por el aire que se halla fuera de los tubos, lo que permite la deshumidificación, el calentamiento y el ajuste de la temperatura ambiental según las necesidades.
Modelo correspondiente | Modelo propio | ||||||||||
Modelo internacional | FP-34 | FP-51 | FP-68 | FP-85 | FP-102 | FP-136 | FP-170 | FP-204 | FP-238 | ||
Volumen nominal de aire (m³/h) | Alto | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
Medio | 255 | 383 | 510 | 638 | 765 | 1020 | 1275 | 1530 | 1785 | ||
Bajo | 170 | 255 | 340 | 425 | 510 | 680 | 850 | 1020 | 1190 | ||
Capacidad de enfriamiento (W) | Alta velocidad | Calor total | 1888 | 2795 | 3709 | 4625 | 5518 | 7046 | 8838 | 10578 | 12318 |
Calor sensible | 1310 | 1926 | 2528 | 3149 | 3722 | 4863 | 6073 | 7242 | 8389 | ||
Velocidad intermedia | Calor total | 1661 | 2432 | 3251 | 4030 | 4785 | 6182 | 7739 | 9158 | 10716 | |
Calor sensible | 1099 | 1603 | 2133 | 2629 | 3148 | 4072 | 5082 | 6002 | 7040 | ||
Baja velocidad | Calor total | 1321 | 1933 | 2568 | 3182 | 3778 | 4900 | 6136 | 7281 | 8472 | |
Calor sensible | 839 | 1231 | 1623 | 2005 | 2379 | 3120 | 3895 | 4609 | 5408 | ||
Capacidad de calentamiento (W) | Alta velocidad | 3143 | 4556 | 5997 | 7378 | 8707 | 11410 | 14254 | 16789 | 19476 | |
Velocidad intermedia | 2567 | 3732 | 4915 | 6054 | 7154 | 9395 | 11731 | 13845 | 16064 | ||
Baja velocidad | 1879 | 2746 | 3622 | 4471 | 5295 | 6975 | 8731 | 10296 | 11953 | ||
Ruido dB(A) | Baja presión estática | 37 | 39 | 41 | 43 | 45 | 46 | 48 | 50 | 52 | |
Alta presión estática | 40 | 42 | 44 | 46 | 47 | 48 | 50 | 52 | 54 | ||
Ultra alta presión estática | 41 | 44 | 46 | 47 | 48 | 50 | 52 | 54 | 56 | ||
Volumen de agua(L/h) | 325 | 481 | 638 | 796 | 949 | 1212 | 1520 | 1819 | 2119 | ||
Resistencia al agua fría (KPa) | 2.36 | 5.51 | 10.43 | 17.06 | 25.25 | 8.53 | 13.41 | 20.72 | 29.86 | ||
Resistencia al agua caliente (KPa) | 1.79 | 4.19 | 7.93 | 10.07 | 19.20 | 6.49 | 10.20 | 15.75 | 22.70 | ||
Motor | Tipo | Rodamiento de alta precisión libre de mantenimiento, capacitivo de tres velocidades, aislamiento de grado B | |||||||||
Alimentación | 220V 1ph 50Hz | ||||||||||
Cantidad de motores | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | ||
Potencia de entrada de baja presión estática W | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | ||
Potencia de entrada de alta presión estática W | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 | ||
Potencia de entrada de ultra alta presión estática W | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | ||
Ventilador | Tipo | Ventilador centrífugo de aspiración doble y cuchillas galvanizadas | |||||||||
Cantidad | 1 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 4 | ||
Número de ultra alta presión estática | 1 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 4 | ||
Enfriador superficial | Tipo | Aletas de aluminio de alta eficiencia e hidrofílicas para tubos de cobre (Válvula de ventilación manual adjunta) | |||||||||
Hileras | 3 hileras | ||||||||||
Tamaño de la boquilla | Tubo de entrada, tubo de salida, diámetro del tubo de condensación: 3 / 4m |
Clasificación

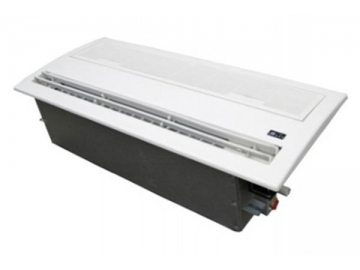

Ventiloconvector con ductos para techo

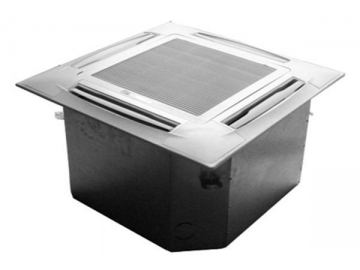

Ventiloconvector tipo cassette
Ventiloconvector para montaje en pared
Debido a la mejora continua del producto, los parámetros mencionados pueden cambiar. Por esta razón, nos reservamos el derecho de cambiar el diseño del producto sin notificación previa. Por favor, utiliza los parámetros de la placa de identificación como referencia.
Características
1.El ventilador usa chapas galvanizadas de calidad superior, lo que le confiere al ventiloconvector una gran resistencia a la oxidación, la deformación y el envejecimiento.
2.El ventilador es balanceado por una microcomputadora y aparatos de precisión importados para asegurar la estabilidad del impulsor durante la operación, y de esta forma brindarle al motor un funcionamiento estable y duradero.
3.La doble entrada de aire del ventilador permite un gran volumen de aire, un bajo consumo de energía y produce menos ruido.
4.El eje motor del ventiloconvector está hecho con acero al carbono cromado de alta calidad para una mayor resistencia a la oxidación y una vida útil prolongada.
5.El motor viene equipado con un protector contra el sobrecalentamiento capaz de recuperar la temperatura, lo que ayuda a extender su vida útil.
6. El proceso de estampación única hace que la unidad carezca de costuras de soldadura.
7.El tratamiento de galvanización de la bandeja de condensación le otorga una estupenda resistencia contra la oxidación y aumenta su durabilidad.
8.El canal de desvío de dos salidas y el diseño inclinado de la bandeja aseguran el flujo rápido del líquido condensado con el fin de evitar la retención del agua y el crecimiento bacteriano.
9.A través del prensado en caliente, la capa de PE aislante se adhiere estrechamente a la bandeja para aumentar el efecto de conservación y evitar las fugas.
10.La membrana hidrofílica puede distribuir uniformemente el agua condesada para incrementar la hidrofobicidad de las aletas, y evitar la disminución del volumen de aire y la eficiencia de intercambio térmico. Además, la membrana hidrofílica impide la oxidación de las aletas.
11.Gracias a su tercera velocidad, la unidad ahorra energía y es respetuosa del medio ambiente.
