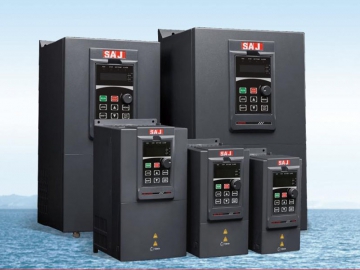

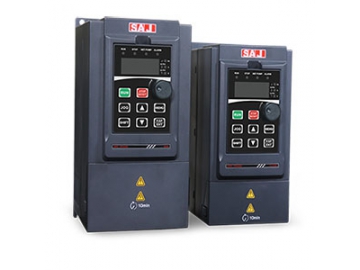

Aplicación de variador de frecuencia para bombeo PDG10 en sistema de múltiples bombas de conversión de frecuencia

Solicite un presupuesto

Nosotros: http://vfd-drive.es/pdg10-frequency-conversion-multi-pump-system.html

Concepto del sistema

Cada bomba de agua tiene un variador de frecuencia, el cual está conectado entre mediante interfaces de comunicación CAN para lograr el control del suministro de agua a presión constante y el funcionamiento alternativo de las bombas de agua.

Principio de trabajo

Después de iniciar el sistema, un variador de frecuencia hace funcionar una bomba de agua. Si el agua se suministra conforme con la cantidad requerida (es decir, la presión de retroalimentación es igual a la presión establecida), otras bombas de agua se mantienen en modo de espera. Al mismo tiempo, el operador puede configurar el tiempo de alternancia para los variadores de frecuencia, lo que permite que los variadores de frecuencia (VFD) se operen de forma alternativa.
Cuando se aumenta el agua requerida, la segunda bomba de agua será activada por otro variador de frecuencia. De la misma manera, la tercera, cuarta hasta la quinta bomba funcionará hasta que se satisfaga la demanda de agua. Se pueden conectar y operar cinco variadores de frecuencia al mismo tiempo.
Cuando se reduce la necesidad de cantidad de agua, las bombas entran gradualmente en modo de suspensión y permanecen en modo de espera. Y todas las bombas inician el modo de suspensión cuando ya no se necesita suministro de agua.
En este sistema de bombas múltiples, si ocurre alguna falla en el variador de frecuencia, será reemplazado por otro VFD (variador de frecuencia) para garantizar un funcionamiento sin problemas.

Aplicaciones

Todas las bombas de este sistema adoptan función de arranque suave para la protección del sistema, proporcionando de este modo alta precisión de presión constante. El sistema es ideal para diversas aplicaciones, como suministro de agua para áreas residenciales de alta gama, campos comerciales, riego agrícola, producción industrial, entre otros.

Características

Control de comunicación: La cantidad de bombas de agua aplicadas para el suministro de agua se puede aumentar y disminuir según la cantidad de agua requerida. Estas bombas se operan alternativamente para equilibrar el tiempo de trabajo.
Función del accionador principal en espera: Si se produce una falla en el accionador principal, el sistema cambiará automáticamente a la unidad principal en espera para garantizar el buen funcionamiento del suministro de agua.
Indicación de luz: Las luces indicadoras están conectadas a los terminales de relé, permiten que el operador esté informado del estado de funcionamiento de cada variador de frecuencia.
